Meter aliran massa gas termal untuk sistem kontrol proses

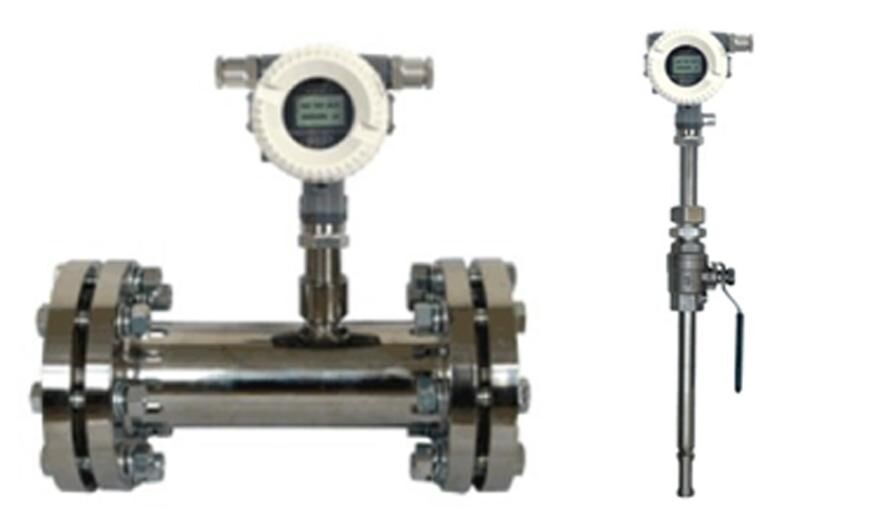

FLR Series Thermal Gas Mass Flowmeter

Deskripsi

Meter aliran massa gas termal dirancang berdasarkan prinsip difusi termal dan menggunakan metode perbedaan suhu konstan untuk mengukur gas secara akurat.digitalisasi tinggi, mudah dipasang, dan pengukuran yang tepat.

Bagian sensor terdiri dari dua sensor suhu resistansi platinum kelas referensi. Selama operasi, satu sensor terus mengukur suhu rata-rata T1;yang lain dipanaskan sendiri ke suhu T2 yang lebih tinggi dari suhu sedang dan digunakan untuk mendeteksi kecepatan aliran cairan, yang dikenal sebagai sensor kecepatan.

Perbedaan suhu adalah ΔT = T2 T1, dimana T2 > T1. Ketika cairan mengalir melalui, molekul gas bertabrakan dengan sensor dan membawa panas dari T2, menyebabkan suhunya turun.Untuk mempertahankan ΔT konstan, arus pasokan ke T2 harus ditingkatkan. Semakin cepat aliran gas, semakin banyak panas yang dibawa pergi. Ada hubungan fungsional tetap antara arus gas dan peningkatan panas,yang merupakan dasar dari prinsip perbedaan suhu konstan.

Keuntungan

• Ini adalah alat pengukur aliran massa sejati yang tidak memerlukan kompensasi suhu atau tekanan untuk pengukuran aliran gas, memastikan operasi yang sederhana dan akurat.Ini dapat menyediakan aliran massa gas atau aliran volumetrik standar.

• Ini memiliki rasio turndown yang luas dan dapat mengukur kecepatan gas dari setinggi 100 Nm/s hingga setinggi 0,1 Nm/s, membuatnya cocok untuk deteksi kebocoran gas.

• Sensor ini tidak mengandung bagian yang bergerak atau komponen sensitif tekanan, memastikan akurasi pengukuran tidak terpengaruh oleh getaran.

• Di bawah kondisi lapangan yang tepat, pemasangan dan pemeliharaan dapat dilakukan tanpa menghentikan produksi (persyaratan kustomisasi khusus).

• Ini mengadopsi desain yang sepenuhnya digital, memberikan pengukuran yang akurat dan pemeliharaan yang mudah.

• Dengan komunikasi RS-485 atau HART, ia mendukung otomatisasi pabrik dan integrasi sistem.

Spesifikasi Teknis

Jangkauan Aliran
