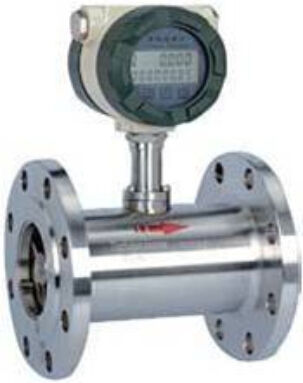

Diameter 4 hingga 200mm Turbin Flow Meter Untuk Pengukuran Air yang Tepat

Nominal Diameter ((mm)

Metode koneksi

4,6,10,15,20,25,32,40 (koneksi pergelangan kaki)

15,20,25,32,40 (koneksi pergelangan tangan dan flange)

50,65,80,100,125,150,200 (koneksi flange)

Kelas Keakuratan

Keakuratan reguler ± 1%R, ± 0,5%R,

Keakuratan tertinggi ± 0,2% R

Tingkat rentang pengukuran

1:10,1:15,1:20

Bahan instrumen

304 stainless steel; 316L stainless steel; dll

Suhu Rata-rata ((°C)

-20 ± +120 °C

Kondisi Lingkungan

Suhu: -10°C+55°C,

Kelembaban relatif: 5%~90%

Tekanan atmosfer: 86 ∼ 106 Kpa

Output sinyal

Sensor: sinyal frekuensi pulsa,

tingkat rendah≤0,8V

tingkat tinggi ≥ 8V.

Transmitter: sinyal saat ini

4×20mA DC

dua kawat

Daya Pasokan

Sensor: +12V DC, +24V DC (opsional)

Transduser: +24V DC

Meter tipe tampilan adegan: sel lithium 3.2V

Jalur Transmisi Sinyal

STVPV 3 × 0,3 (tiga kabel), 2 × 0,3 ((dua kabel)

Jarak Transmisi

≤ 1000m

Antarmuka Jalur Sinyal

Benang internal M20 × 1.5

Kelas tahan ledakan

EksdIIBT6

Kelas Perlindungan

IP65

Nominal

Diameter

(mm)

Regular Tingkat aliran (m)³/h)

Expenyebaran aliran

(m³/h)

RTekanan toleransi yang normal (Mpa)

Tekanan toleransi khusus ((Mpa)

(koneksi flange)

DN4

0.04 ‰0.25

0.04 ‰0.4

6.3

12, 16, 25

DN6

0.1 ¢0.6

0.06 ¢0.6

6.3

12, 16, 25

DN10

0.2 ¢1.2

0.15 ¢1.5

6.3

12, 16, 25

DN15

0.6?? 6

0.4 ¢ 8

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN20

0.8 ¢8

0.45 ¢ 9

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN25

1 ¢ 10

0.5 ¢10

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN32

1.5 ¢15

0.8 ¢15

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN40

2 ¢ 20

1 ¢20

6.3, 2.5 (flange)

4.0, 6.3, 12, 16, 25

DN50

4 ¢ 40

2 ¢ 40

2.5

4.0, 6.3, 12, 16, 25

DN65

7 ¢ 70

4 ¢ 70

2.5

4.0, 6.3, 12, 16, 25

DN80

10 ¢ 100

5 ¢ 100

2.5

4.0, 6.3, 12, 16, 25

DN100

20 ¢ 200

10 ¢ 200

2.5

4.0, 6.3, 12, 16, 25

DN125

25 ¢ 250

13 ¢ 250

1.6

2.5, 4.0, 6.3, 12, 16

DN150

30 ¢ 300

15 ¢ 300

1.6

2.5, 4.0, 6.3, 12, 16

DN200

80-800

40 ¢ 800

1.6

2.5, 4.0, 6.3, 12, 16
