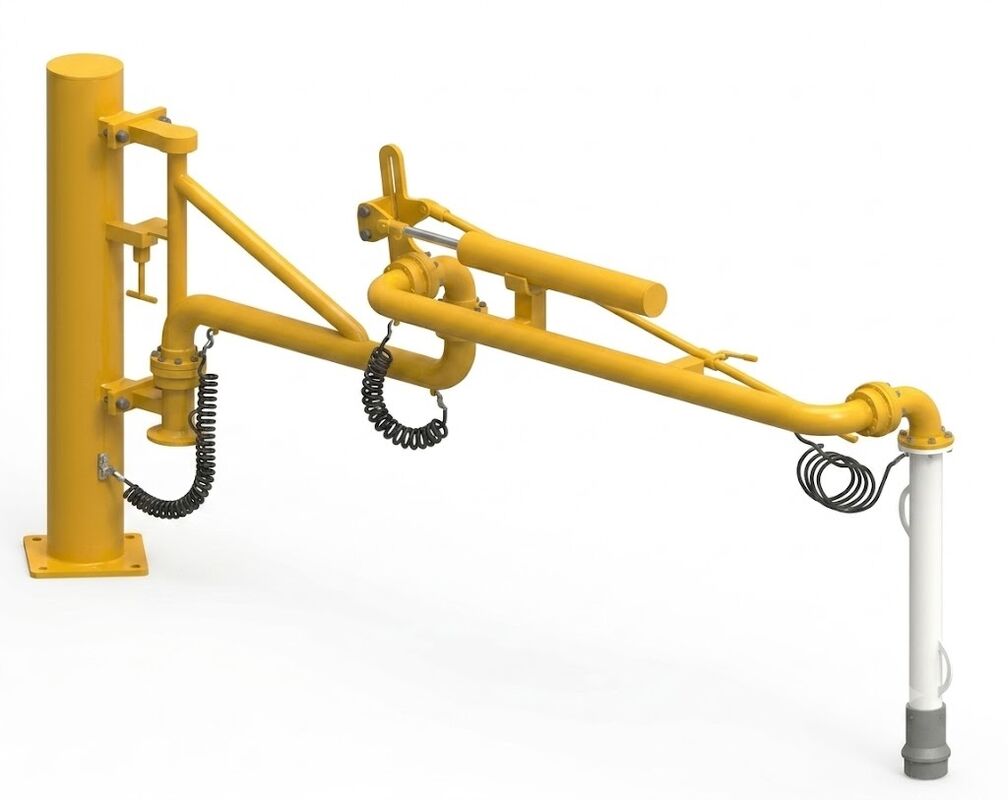

Lengan Pemuatan Atas dengan Lengan Tunggal

Lengan Pemuatan Atas dengan Lengan Tunggal

Deskripsi

Lengan pemuatan atas dengan lengan tunggal dirancang khusus untuk operasi pemuatan dan pengungkapan terbuka di tanker jalan dan kereta api.

Dengan memungkinkan transfer cairan massal melalui lubang saluran air atas tanker, ia menawarkan solusi yang serbaguna, user-friendly, dan dapat diandalkan

untuk aplikasi penanganan cairan di sektor kimia, minyak bumi, dan industri.

Spesifikasi

Diameter nominal: DN40DN250
Tekanan desain: -0,06MPa 2.5MPa
Suhu desain: -40°C+230°C
Bahan pipa:aluminium/Baja karbon/baja tahan karat/PTFE dilapisi
Bahan pipa drop: paduan aluminium atau bahan lain

Fitur

· Desain putar fleksibel:
Rangkaian pipa menggabungkan empat sendi berputar, memberikan fleksibilitas yang sangat baik dan memungkinkan lengan pemuatan untuk mencapai tanker

ditempatkan di mana saja dalam amplop operasi yang ditunjuk.

· Opsi pipa drop teleskopik:
Untuk aplikasi yang melibatkan tanker profil tinggi, pipa drop teleskopik dianjurkan untuk memungkinkan pengisian dari bawah ke atas, mengurangi turbulensi.

dan meningkatkan efisiensi pemuatan.

· Mengurangi efek percikan dan lonjakan:
Sebuah deflektor pipa drop atau saluran pipa sudut 45 ° dapat dipasang untuk meminimalkan percikan cairan dan surging, membantu melindungi tanker

struktur dan memastikan operasi pengisian yang lebih lancar.

· Kunci posisi kerja yang aman:
Mekanisme penguncian lengan luar dilengkapi untuk menahan lengan pengisian dengan aman dalam posisi operasi selama operasi pengisian.

· Mengunci posisi parkir yang aman:
Mekanisme penguncian lengan internal menjaga lengan pengisian aman di posisi parkir ketika tidak digunakan.

· Operasi yang lancar dan seimbang:
Sistem counterbalance silinder pegas mengkompensasi berat lengan luar dan komponen bagian depan, memungkinkan

gerakan vertikal yang stabil.

· Efisiensi drainase saluran:
Sebuah pemutus vakum terintegrasi untuk memfasilitasi aliran cepat dari sistem pipa dan mencegah retensi cairan setelah operasi.

· Perlindungan statis yang ditingkatkan:
Perangkat pengantar anti-statis terintegrasi untuk secara efektif menghilangkan muatan statis dan arus liar yang dihasilkan oleh aliran cairan selama pemuatan dan

operasi peluncuran, meningkatkan keselamatan operasi.

Aksesoris Opsional

· Alarm grounding statis:
Memberikan peringatan visual dan suara jika kapal tangki tidak mendarat dengan benar, mencegah penumpukan statis.

· Alarm tingkat tangki:
Mengaktifkan alarm atau output sinyal ketika tingkat cairan melebihi batas yang ditetapkan sebelumnya.

· Pompa selam:
Digunakan untuk memompa cairan keluar dari tanker.

· Konfigurasi khusus:
Pilihan tambahan tersedia jika diminta.
